高爐爐頂打水噴霧系統

煉鐵廠高爐爐頂打水噴霧系統，根據上升管煤氣溫度自動調節打水量，同時滿足降料線要求。

1、設備水量要求及裝置簡介

根據較大煤氣流量，同時考慮到降料線要求，設計較大水量≥90 t/h。

噴霧降溫裝置主要包括：CP噴槍、PLC控制柜、閥站、壓力流量檢測裝置及管路元件等。

2、噴霧降溫冷卻噴槍要求

噴槍數量： 8個或其他

噴槍材質： 耐高溫不銹鋼

霧化粒徑： ≤200um

布置方式： 現有的安裝座

單支噴槍水流量： 8～12m3/h；

水壓： 0.5～1.2MPa；

單支噴槍氮氣消耗量： 125～235Nm3/h；

氣壓： 0.4～0.5MPa；

3、閥站

水路系統主要由過濾器、氣動調節閥、氣動球閥、氣動球閥、電磁流量計、壓力變送器、壓力表以及球閥等通過管道連接而成。

氣路系統由氣動調節閥、氣動球閥、氣動球閥、壓力變送器、壓力表以及球閥等通過管道連接而成。。

4、 PLC控制柜及電氣柜

PLC系統采用西門子S7300系列PLC。

低壓元器件采用施耐德品牌，端子采用菲尼克斯。

5、系統功能描述

噴霧系統煤氣根據溫度信號來工作，上升管煤氣溫度由高爐本體PLC柜輸出4路4～20mA（對應溫度范圍0～1000℃）給控制柜，每個上升管對應一路。

荒煤氣實際平均溫度Te大于啟噴溫度300℃（可調）開始爐喉噴霧, 小于停噴溫度200℃（可調）則停止噴霧， 系統PLC根據煤氣溫度的變化，自動調整噴槍的開啟數量，調整噴霧量，實現煤氣熱負荷與噴霧量的動態匹配，始終穩定煤氣溫度穩定在200～250℃。

系統具有良好的人機交流界面，操作人員可以在線實際降溫狀況對各參數進行調整，使系統運行達到較優狀況。

每支噴槍前均安裝有手動閥門，可獨立進行檢修，不對系統產生影響。

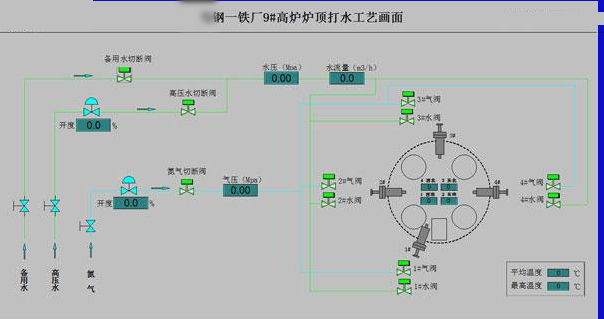

采用獨立的控制柜，帶有彩色液晶觸摸屏。觸摸顯示屏（HMI）、工控上位機不但可以對系統參數進行設置，還可以顯示相關的參數，包括水的壓力、水的流量、導出管煤氣冷卻后溫度、煤氣冷卻后平均溫度、故障報警等等。
