超低排放改造資訊 50 t /h 三廢混燃煤鍋爐煙氣脫硝超低排放改造方法工藝流程
1 選擇性非催化還原技術脫硝原理
選擇性非催化還原技術是將氨水等還原劑直接噴入爐膛內，在800 ～ 1 050 ℃的高溫下與煙氣中的NOx反應生成N2和H2 O。在無催化劑作用下，氨基還原劑可選擇性地還原煙氣中的NOx，基本上不與煙氣中的O2作用。NH3還原NOx的主要反應: 4NH3 + 4NO + O2 = 4N2 + 6H2O。不同還原劑有不同的反應溫度范圍，NH3的反應較佳溫度區間為850 ～ 950 ℃。溫度過高時，由于氨的分解會使NOx還原率降低; 反應溫度過低時，氨逃逸增加，不僅使NOx還原率降低，而且逃逸的氨會造成新的環境污染。為了確保鍋爐煙氣中NOx的脫除效果，選擇從爐膛的上部出口加入脫硝還原劑。
選擇性非催化還原脫硝主要由稀氨水制備與存儲系統、稀氨水輸送系統、控制分配系統、空氣噴射系統、煙氣系統、脫硝反應系統、電氣控制系統等組成。采用合成氨生產過程中產生的稀氨水或液氨球罐上部的氣氨按相關安全規程用冷脫鹽水在稀氨水儲罐內配制的質量分數為10% ～15%的稀氨水作為脫硝還原劑，經稀氨水泵加壓后送至氨水噴槍，利用0. 5 ～ 0. 7 MPa 的壓縮空氣將稀氨水霧化后噴入鍋爐內與煙氣中的NOx進行反應。
1. 2 工藝流程及脫硝設施

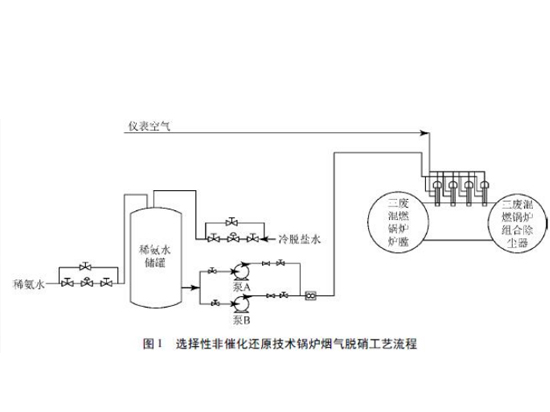

選擇性非催化還原技術鍋爐煙氣脫硝工藝流程如圖1 所示。
1. 2. 1 稀氨水輸送系統
稀氨水輸送系統由稀氨水儲罐( 1 臺，容積根據稀氨水用量確定) 、稀氨水泵( 2 臺，1開1 備) 、自動調節閥、測量儀表和噴槍構成。噴槍采用不銹鋼材料制造，每支噴槍配有氣動推進器，在DCS系統上可實現自動推進和退出噴槍的操作。稀氨水泵出口處設有循環回路和自動調節閥，可根據運行要求在DCS 系統調節稀氨水的壓力和流量。
1. 2. 2 噴槍布置
在50 t /h 三廢混燃鍋爐的上部爐膛出口外側布置噴槍2 支，在爐膛中部布置噴槍2 支，共計4 支噴槍分上下2 層布置。在鍋爐高負荷運行條件下，投運上層( 爐膛出口) 噴槍; 在低負荷運行或鍋爐開車的條件下，因此時溫度較低，投運下層( 爐膛中部) 噴槍。在選擇性非催化還原脫硝系統投運時，一般投運2 支噴槍即可，其余停運噴槍由控制系統控制退出爐膛，以避免噴槍受熱損壞。
1. 2. 3 爐前噴射設備
噴槍( 含噴嘴) 采用不銹鋼制造，包括噴槍本體、噴嘴座、霧化頭、噴嘴罩四大部分。噴槍本體上的稀氨水進口和霧化空氣進口采用螺紋連接，通過2 根金屬軟管分別與稀氨水管路和空氣管路連接。每支噴槍都配有氣動推進氣缸及控制器，實現自動推進和退出噴槍的操作。推進器的位置信號接至DCS 控制系統，與開( 停) 霧化空氣和開( 停) 稀氨水的閥門動作聯動，實現整個脫硝系統噴槍的自動運行。
1. 2. 4 脫硝系統的自動調節及控制
稀氨水制備與儲存系統設置儲罐液位顯示和控制、氨水濃度顯示; 稀氨水輸送系統的稀氨水泵采用變頻控制，在DCS 控制系統上進行控制并顯示流量及泵的運行狀態等; 空氣噴射系統噴槍的推進和退出均在DCS 控制系統上進行自動控制，并顯示噴槍的工作狀態。為節省改造投資，脫硝DCS 控制系統合并至原鍋爐的DCS 控制系統。
-
