    河北思凱淋環?？?/span>技有限公司設備部脫硝噴槍小編為您整理的4800t/d管道式分解爐(見圖3)采用分級燃燒技術進行超低排放改造的案例。

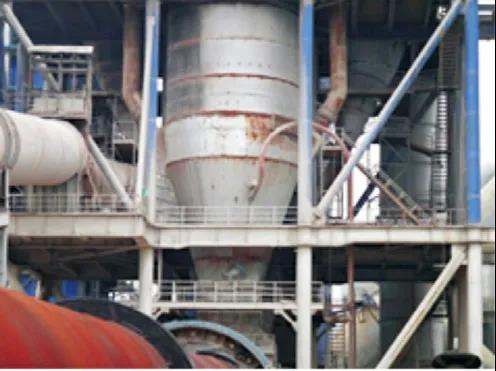

圖3 改造前分解爐的結構

這種爐型改造設計的原則是：

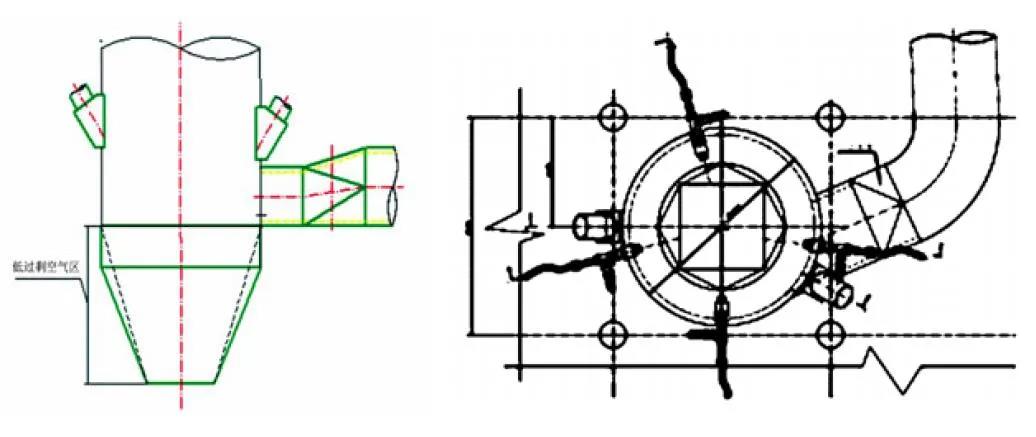

首先要改動分解爐的下部(見圖4)，在這個位置設置一個低過?？諝鈪^(qū)域。這個區域的特點是：第一它是由分解爐錐體和分解爐柱體的一部分組成。在這個區域內的氣體，全部都是窯內的煙氣，基本沒有任何新鮮空氣(氧含量不大于2%)，形成一個使煤粉在缺氧的環境中因?yàn)橥獠康臏囟葘?dǎo)致其燃燒的條件；第二，在這個區域的上方，三次風按照“旋噴組合”流場的方式進入，形成一個穩定的中心部位為煙氣、周邊為純空氣的旋轉流場；第三，將分解爐用煤分多點喂入分解爐錐體部位低過剩空氣區域和柱體上部的三次風中，喂入分解爐錐體部位的這部分煤粉先是進行缺氧的不充分燃燒，使得燃燒速度和溫度降低，因而抑制了熱力型氮氧化物的生成。另外在燃料氮分解成中間產物(如NH、CN、HCN和NHx等)的相互作用下，以及與窯內過來的氮氧化物發生還原分解，抑制了出分解爐氮氧化物的生成量。另外設置在富氧區域的噴煤管則將另外一部分煤粉噴入到由三次風形成的氣流中，在合理的過剩空氣區域的純空氣的環境中充分且穩定地燃燒，保證了分解爐的性能。在結構設計合理、操作合理的情況下，分解爐的生產能力和熱耗以及穩定性都比原來性能更好。

本次分級燃燒改造設計的內容：

(1)首先在設計中改變分解爐錐體的結構。這個結構的關鍵是錐體的角度和高度。不同的下縮口噴騰風速、不同的分解爐下部錐體幾何形狀和尺寸形成的流場不一樣，這些會影響煤粉停留的時間、燃燒速度以及產生CO氣體的數量。另外把三次風管進入分解爐的位置由原來的在錐體部位斜向下，改動到分解爐的柱體部位。三次風管的底平面到煙室縮口的上平面的尺寸是根據流場狀態來確定的。這樣三次風管的下表面到窯尾煙室的縮口(窯氣噴出的位置)之間形成一個以窯氣為主的低過?？諝鈪^(qū)域。在這個區域，氣體的流場以噴騰和回轉的渦流為主。

(2)把原來采用的簡易的分解爐噴煤管(經常是一根鋼管或是帶有旋流器)，更換為“變流場分解爐燃燒器”和“復合流場分解爐燃燒器”。通過可調節分料閥將煤粉分為四個通道，分別喂入三次風的氣流位置和分解爐的錐體部位。其中“變流流場分解爐燃燒器”使用在分解爐的錐體部位，即還原區位置。這種結構的噴煤管?chē)姵龅拿悍刍旌蠚饬鞯男螤羁梢耘c錐體部位的氣體流場匹配，不但使煤粉混合均勻，而且不會使錐體部位出現局部高溫而導致結皮。“復合流場分解爐燃燒器”噴出的煤粉則主要進入富氧的三次風的旋轉流場中進行充分燃燒，以保證分解爐的性能和對分解爐控制的靈敏性。

(3)改動四級下料管在分解爐上的設計位置和結構。首先將撒料箱內的撒料板改為效率高撒料板，同時根據分解爐的截面風速，將撒料箱位置提高到三次風管上方的合理位置。這個位置既要保證C4下來的物料不會出現短路和塌料現象，又要保證物料分散的均勻合理。

在設計參數的選擇中，還調整了三次風管的入爐風速和窯尾煙室縮口的風速，使旋噴結合的流場更加合理。

分級燃燒是一項系統技術，僅僅完成了工藝結構的設計是不夠的。從系統降氮的原理以及國內多個正在運行的生產線的情況來看，選擇性能優良的低氮燃燒器，采用正確、合理、穩定的操作方法是關鍵技術之一。

國內外的低氮燃燒器有多種類型，但是結構不同，效果不同。明顯的不同在于：一是在窯內低過剩空氣系數的工況下對熟料煅燒質量的控制能力不同；二是在合理控制熟料質量和產量的前提下，產生的氮氧化物的數量(濃度)不同；三是在使用中定位方法不同。

在使用中發現，結構性能好的低氮燃燒器應該具備四個特點：一次風量小于6%；凈風工作壓力小于36kPa；配置長徑比合理的攏焰罩(長度一般不低于30mm)；在通道的布置上，煤風通道應在內、外凈風通道的里面(見圖5)。這四個條件中缺少任何一項，都會影響系統在保證熟料產質量和熱耗的工況下減少氮氧化物，同時降低熱耗的技術性能。

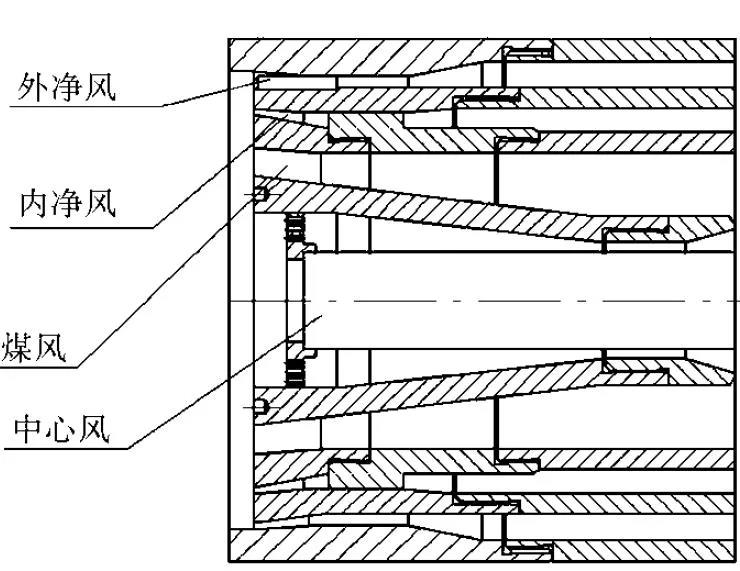

圖5 低氮燃燒器頭部結構

噴煤管的凈風壓力增加，窯內NOx增加。但一些噴煤管的結構決定了其在低壓力下不能有效控制窯內工況，須高風速高壓力才能保證性能。

分解爐和回轉窯組合后的系統，在生產中必同時兼顧。首先要保證窯內工況正常，使熟料質量合格，并不能增加熱耗；其次是要減少窯內的過?？諝庀禂?shù)，控制窯內NOx的生成量；三是要保證分解爐的性能，不能降低分解爐的能力和增加熱耗。

運行中的主要控制數據為：

(1)控制窯內過?？諝庀禂?shù)≤1.05。

(2)窯頭噴煤管的凈風壓力P≤36kPa；

(3)三次風管閥門的開度大于85%；

(4)在不能采用平衡操作技術的工況下，高溫風機的轉速應盡量降低；

(5)噴煤管相對于窯口中心線的位置應該盡量遠離物料，以免煤粉落入熟料中形成還原氣氛，影響熟料的質量。

從國內已經運行的一些其他公司設計的系統來看，如果不能有效控制窯內過?？諝庀禂?shù)，減少氮氧化物的生成量，分解爐分級燃燒的脫硝效果就不能達到預期效果。同時，由于在分解爐還原區域噴入煤粉，不但容易使熱耗增加，而且會延長煤粉的燃盡時間，使煤粉在預熱器中燃燒，造成預熱器堵塞。所以，在分級燃燒系統運行中，采用平衡操作技術，可以把三次風管的閥門全部打開，使窯內的過?？諝庀禂?shù)控制在≤1.05的工況下，減少窯內的NOx的生成量，保證分級燃燒的效果。

從已穩定運行的7條生產線的情況看(包括這條生產線)，采用分解爐分級燃燒技術并在窯頭采用高性能的低氮燃燒器的系統，在系統產量不變的情況下：

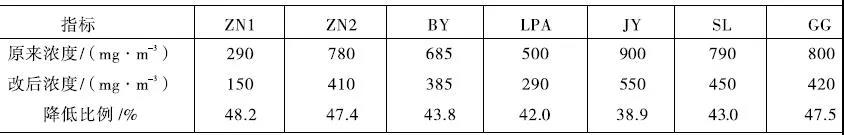

(1)C1出口的NOx可以降低40%～50%，見表1；

(2)分解爐的用煤量明顯減少，這7條生產線降低標煤耗在5kg/t熟料以上；

(3)熟料的游離鈣平均值下降，合格率提高5%～8%；

(4)C1出口的壓力降低500～800Pa；

(5)系統運行穩定，調試時間不大于7天，運行中可以實現長時間不進行調整的運行狀況。

表1所列的項目中，只有JY廠是只做了分解爐的改造而沒有在窯頭采用符合前述條件的低氮燃燒器，則出現了效果稍差的情況。但是也會比一般的分級燃燒技術好得多，特別是在減少用煤量和系統運行的穩定性方面比較突出。

合理的設計分解爐分級燃燒的工藝系統，選擇性能好的低氮燃燒器，采用合理的的操作方法，可以有效穩定地降低系統的 NOx的生成量，同時降低系統熱耗和電耗，保證系統的穩定運行。

歸納起來，筆者所論述的分解爐分級燃燒技術具有以下特點：可以形成穩定的還原區域，還原窯氣中的NOx；分解爐的溫度場均勻，不易產生燃料型NOx；分解爐的流場穩定均勻，垂直于分解爐中心線的橫截面上氣體速度均勻；改造后，三次風管的閥門可以全部打開運行，窯爐兩個系列的煙氣和空氣重新平衡在新的狀態，不但系統的平衡阻力降低，而且有利于發揮分解爐的重要作用；可以消除分解爐錐體部位容易出現結皮的現象；管道中的分料閥可以方便地調節各個位置的用煤量。

總之，將多項技術綜合應用后實現的“水泥熟料節能降氮燒成”技術，是穩定提高系統性能、大幅度降低氮氧化物、大幅度降低系統熱耗的同時又提高了熟料產質量的較佳方案。
