2脫硝噴槍安裝

2.1確定開孔位置

l 首先確定開孔位置，開孔位置需保證噴槍工作在合適的溫度區域（850-1150℃），并方便噴槍的安裝與維護。

l 開孔時保證孔徑能使套筒（外徑φ38)伸入，但孔徑不宜過大；

2.2固定套筒

安裝套筒時，先將套筒焊接在鍋爐外壁上，為了焊接牢固可使套筒一端伸入孔內一段距離。噴槍安裝完成圖如下圖。

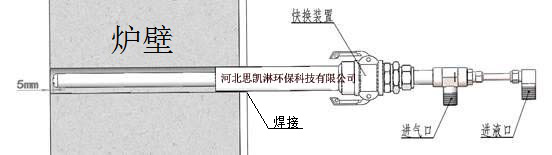

圖2-1：GV噴槍示意圖

2.3 噴槍安裝

安裝噴槍時，首先需確定噴槍伸入快換裝置總長度，GV普通型噴槍的噴嘴縮入內壁5mm（切記不能使噴嘴超過墻壁），確定好長度后，就可以將快換裝置連接上了。

2.4噴槍附件連接

固定好噴槍之后，將液路和氣路與噴槍連接。圖3噴槍附件連接示意圖。

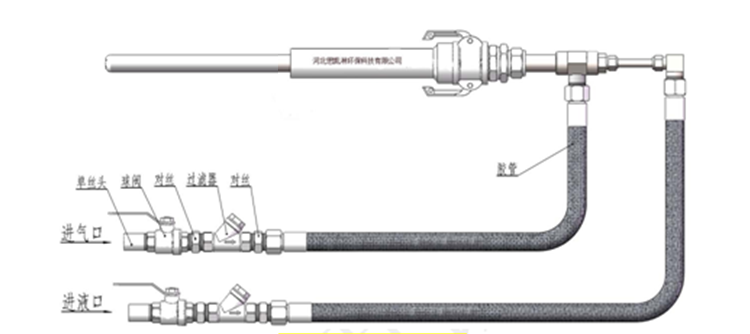

圖3：噴槍附件連接示意圖

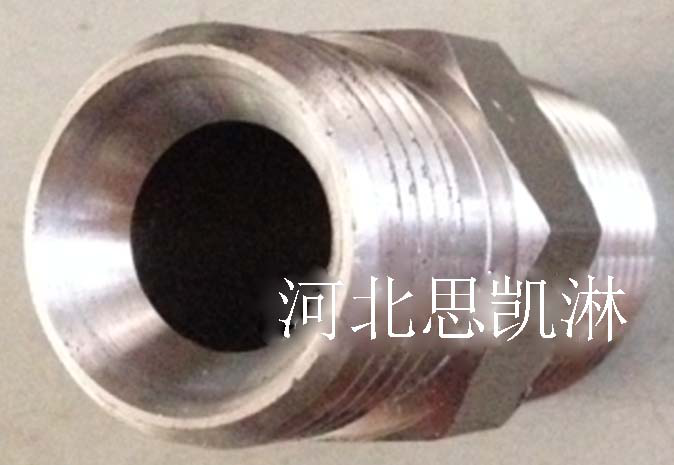

圖4：對絲球面端

安裝注意事項：

     1.對絲球面端與金屬軟管連接，球面端詳見圖4；

     2.Y型過濾器安裝方向有要求，過濾器上有箭頭標識；

     3.連接完成后，打開液或氣檢查連接處是否泄漏，如果有泄漏現象，應拆開元件，然后在螺紋上加生料帶或密封膠后再連接。

2.5主氣路連接

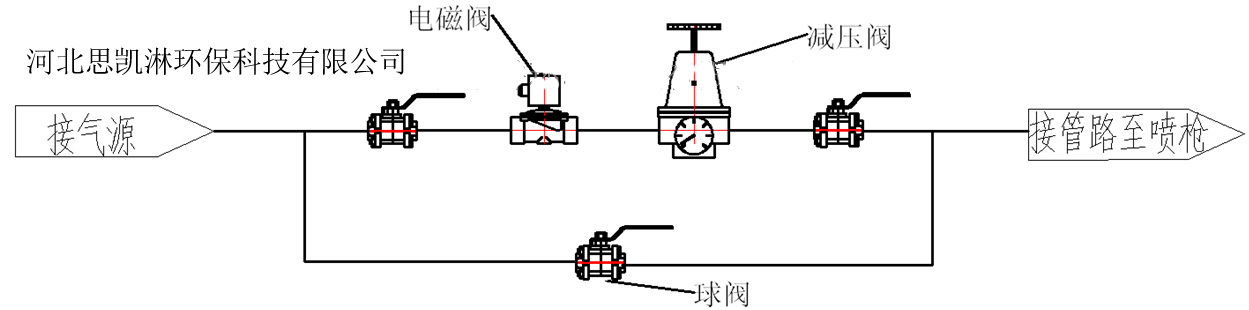

主氣路推薦連接方式如下圖所示（每一個鍋爐配一套），可以實現遠程控制電磁閥的開閉，將減壓閥出口壓力調至噴槍所需壓力（0.15-0.6MPa），旁路球閥始終保持一個小的開度，在電磁閥關閉的情況下有少量壓縮空氣通入，防止噴孔堵塞或者護管內積灰。
