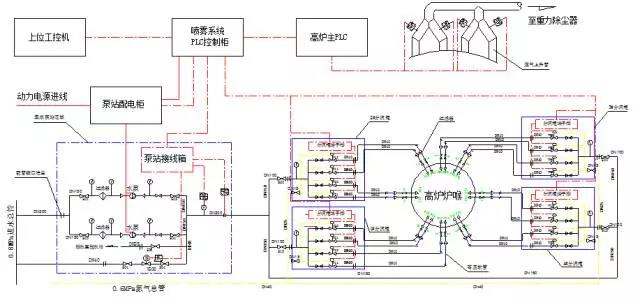

爐頂噴淋灑水降溫系統工藝流程圖1

這種爐頂灑水新裝置，不僅在正常生產降料線法停爐時運行得很好，而且在正常生產過程中也是不錯的，且節約氮氣（此裝置不需要氮氣）。常規爐頂灑水霧化效果不理想，借助氮氣來達到霧化，消耗大量的氮氣（200m3/h左右）。而且設計的水量、水壓滿足不了停爐的要求，因此需要重新改造。

3、爐頂噴淋灑水降溫系統工藝的優點-- 節能減排

煤氣的回收，既節約了資源，又減少了排放，從社會效益上講，降低噪音，減少了擾民，減輕了操作工人的勞動輕度。同時節約氮氣200m3/h左右。

三、安裝爐頂灑水系統的可行性

1、爐頂灑水系統功能、安全性

本系統使用單流體霧化噴嘴向高爐內噴射經過霧化的、顆粒細小的水滴，與高溫煤氣結合后，迅速蒸發并且?guī)ё邿崃?，實現高溫煤氣的降溫，高爐正常生產時，對爐頂設備和布袋除塵設備進行保護，高爐大中修時，直接使用本系統進行降料線爐頂煤氣噴霧降溫，無需煤氣對大氣放散。系統設有安全旁路，當出現故障（比如水泵故障）時，系統會以預先設定的切換壓力切換到備用水泵回路來保障系統的安全運行。

2、 安裝爐頂灑水系統的理論依據

2.1設計基礎條件

2.1.1 高爐煤氣成分（％）：

項目	CO2	CO	O2	H2	N2
成份（％）	21	22	0.7	2.0	54.3

備注： 1、高爐爐頂煤氣含塵量：~20g/Nm3。

2.、以上煤氣成分為設計假定值。

2.1.2高爐本體參數

高爐有效容積：3200 m3

高爐爐喉直徑：9600 mm

灑水噴槍安裝高度：～43m

2.1.3煤氣流量、壓力、溫度等參數：

煤氣流量：較大：65×104 Nm3/h；

        正常：63.5×104 Nm3/h；

        較?。?8.1×104 Nm3/h

煤氣壓力：較高0.28MPa； 正常0.25MPa；

壓力正常波動值0.10~0.25MPa；爐頂煤氣溫度: 較高故障煤氣溫度：600℃

考慮將料線要求，較高溫度600℃

煤氣溫度正常波動值：150~250℃

要求控制溫度

爐頂煤氣含塵量：16~24g/Nm3

2.1..4 規定安裝位置及灑水噴槍安裝要求：

    集成泵站安裝在爐喉大平臺上，四臺分流柜安裝在大平臺。

2.2技術方案

各模式下的降溫能力

各設計模式下的降溫能力與耗水量
模式	1		2	3	4	5	6	7	8
降溫能力 ℃	125℃		188℃	250℃	313℃	375℃	438℃	500℃	563℃
用水量 t/h	25t/h		37.5t/h	50t/h	62.5t/h	75t/h	87.5t/h	100t/h	112.5t/h
模式	9		10	11	12	13	14	15
降溫能力 ℃	625℃		688℃	750℃	813℃	875℃	938℃	1000℃
用水量 t/h	125t/h		137.5t/h	150t/h	162.5t/h	175t/h	187.5t/h	200t/h
高爐供水能力：480-960  t/h
系統水泵揚程 m		~110
水泵供水流量 t/h		250
高壓水供水流量t/h		-200

正常生產時，在較大煤氣流量65萬立方/小時, 上升管平均煤氣溫度600 ℃至正?？刂茰囟?00℃，理論用水量為90噸/小時，考慮到汽化效率及安保系統必要的安全冗余，正常生產降溫設計用水量為100噸/小時；降料線時，降溫范圍：1200℃~250℃，考慮到降料線的減風，設計水量200噸/小時，水量是可行的。

2.2.2系統構成:

3、 系統的操作性

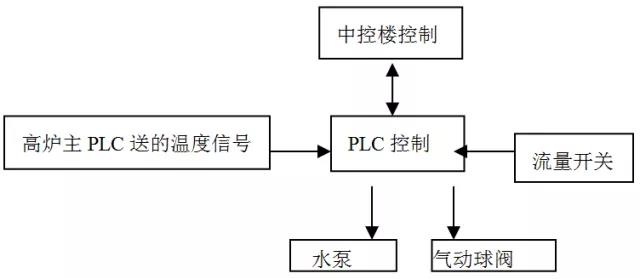

3.1控制對象：

   水泵2臺（電機功率2*75KW）；氣動球閥16臺，線圈電壓等級為DC 24V。

3.2控制目的：

系統通過自動或手動方式控制噴嘴向高爐爐喉噴霧，使流經上升管的煤氣溫度控制在預定溫度范圍內。

3.3控制方式：

噴霧控制方式:分自動、手動及噴嘴吹掃三種方式。

3.4自動控制方式：

設備自帶的PLC程序根據上升管煤氣平均溫度的高低實時啟動水泵及開啟閥門，自動將上升管煤氣溫度控制在預定溫度范圍內（相關溫度參數可在監控畫面上設定）。

3.5手動控制方式：

選擇手動控制方式（圖2）時，手動操作開關可隨時直接啟停水泵、開關氣動球型切斷閥。

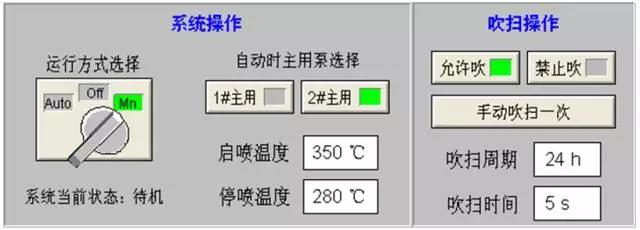

手動控制方式（圖2）

3.6噴嘴吹掃控制方式：為防止噴嘴堵塞，在未噴霧期間程序定期以自動脈沖方式對噴嘴進行吹掃，吹掃的周期及吹掃脈沖時間在監控畫面上設定（圖3）。

操作畫面顯示（圖3）

3.7監控系統：

監控系統上位機位于中控四樓。監控系統的主要任務是對整個噴霧系統工藝流程動畫跟蹤顯示；實現有關參數的設定；手動和自動操作控制。

3.8網絡接口：本系統PLC在選型上與主PLC保持一致性，配置以太網接口。高爐主PLC可通過以太網獲取本系統工作狀態。

4、 系統安裝的可行性

爐頂灑水新裝置重新安裝，須拆去原有的裝置。重新選取安裝泵的地址。最后與中南設計院武鋼分院商榷，泵的進水管利用原有的灑水管，灑水裝置利用原有爐皮外罩，更換內部的灑水機構。泵安裝在45米大平臺上。

在停爐之前的休風時，進行系統安裝和調試?？杀ＷC系統安裝的可行性。

四、新舊爐頂灑水系統的對比

1、系統觀念的突破

爐頂灑水從高爐冷卻壁采用軟水系統時一起引進，已運行了20多年，在此過程中，發現以上諸多問題，不適合現在時代的發展。特別是爐頂灑水的理念從低壓水加氮氣霧化改為不用氮氣，用高壓水代替氮氣霧化，用高壓水的壓力能量差推動霧化裝置進出，保證噴嘴不被堵塞的一種全新理念。攻克了高爐爐頂灑水噴嘴易堵、耗氮氣的世界級難題。

2、系統方式的更新

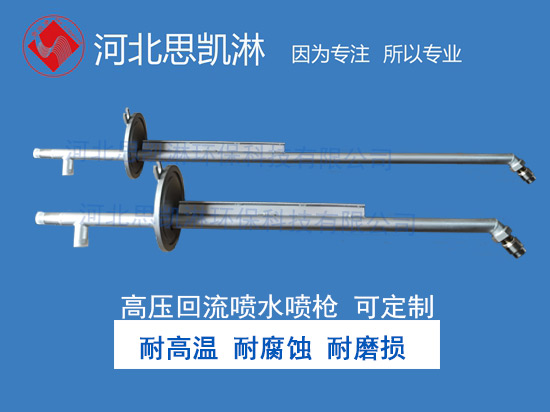

2.1灑水噴槍選擇河北思凱淋防堵霧化急冷噴槍

原系統的噴嘴與高爐內部煤氣、灰塵直接連通，運行一定時間過后，灰塵與水滴形成水垢，堵塞噴嘴，一代爐齡要更換幾次噴嘴。

現噴槍的核心是單流體噴嘴和全閉式伸縮防堵機構，噴嘴端設置有專門的封蓋機構，噴嘴工作時，封蓋自動打開，噴嘴伸出噴霧，停止工作時，噴嘴縮回，封蓋自動關閉，完全實現了噴嘴與粉塵的隔離，克服了噴槍的堵塞問題，無須長期使用氮氣進行吹掃，。噴嘴選用麥琴斯達設計制造的單流體霧化噴嘴，噴槍選用伸縮防堵構噴槍。其原因是：

八支雙管組合噴槍安裝在高爐爐喉，通過向噴槍提供一定壓力的水產生水霧。它需要較低的水壓才能正常工作。如果水壓力太低，霧化就不充分，霧滴較大，可能會導致水滴落到爐內的原料或爐壁上，降溫效果差，煤氣冷卻不充分。

雙管組合噴槍共八組，每組兩支噴槍，每支噴槍前設置有一個手動球閥。單流體雙管組合噴槍的外形圖請參見圖紙。

2.2水路系統

原系統非常簡單，一個流量調節閥控制8支噴嘴，無單獨和組合噴水，8支全部噴水或不噴。一個環管連接8支噴嘴即可。

2.2.1現水路系統包括：

現水路系統分4個分流柜，分別控制4個區域。每個噴槍內部有2個噴嘴，共有16支噴嘴，比原先水嘴多出一倍。

2.3控制系統

本系統是通過向高爐內噴霧來調節出高爐爐頂?shù)拿簹鉁囟鹊?，本系統配備了一套電氣控制柜，主要是PLC控制器＋AD/DA轉換模塊，所有的參數都通過工控上位機直接設定。控制柜內還包括信號隔離模塊和低壓電氣元器件等其它元件。

本系統可以單獨和任意組合噴水，可以自動，也可以手動，整個控制系統接入高爐主控室PLC畫面進行操作或自動控制（如圖）4。

如果系統出現了問題，絕大部分錯誤都可以由控制器檢測到并顯示出來，系統會采取一定措施繼續工作。

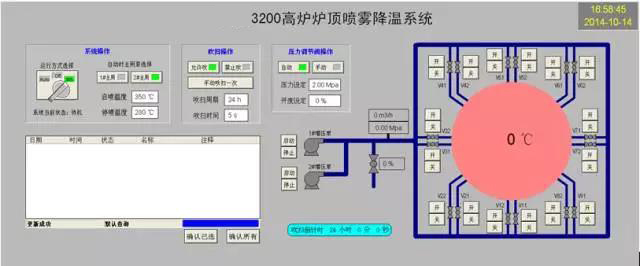

PLC操作畫面（圖4）

3、系統效果的顯現

3.1、由于降料線前期高壓、富氧，消耗了大量中心及爐缸焦炭。打開爐殼后，中心焦堆高度約與風口下直管平齊（即6段冷卻壁中下部位置），爐缸焦炭大約兩天時間清理完畢，較之前我廠停爐中心焦堆要小得多。

3.2、爐頂霧化打水應用非常成功，有效的控制住了各個方向的頂溫；在停爐過程中，避免了大量水與高溫料面直接接觸，從而避免了打水造成的爆震，停爐過程中，風壓基本上一直平穩，波動很小，直至休風。

3.3、放散后，煤氣系統水封能承受的較高壓力不允許超過0.03MPa，因此放散后風量較高只能達到2800m3/min，延長了降料面時間，如果眼鏡閥能正常使用，上升管壓力可以提到0.040MPa以下，可以加快空料線及渣鐵排放過程。

五、經濟效益可視性

1、經濟效益計算：

此次停爐回收煤氣300萬m3,則取得的效益如下：

300×104×3.4×10-3×36.2 =36.9萬元

如果安裝此系統每年節約氮氣：

每立方米氮氣0.6元/m3，爐頂灑水耗量：200m3/h。每年每座高爐節約氮氣

200*24*365*0.6=105萬元

2、 社會效益

減少大氣污染，降低pm2.5，還社會一個藍天。杜絕噪音，減少了擾民，同時減輕了操作工人的勞動輕度。

六、存在總結的地方

1、如果不需要焊補爐皮、更換風口，探尺提前裝好了，打水裝置也正常，只查水，爐頂可以不趕煤氣，小休風時間可以盡量縮短，小休風之前料線降至4m，又可以節約一定的時間。

2、小休風安裝的26m探尺在料線降至20m時便已失效，雷達探尺的量程則只有22m，所以料線降至22m以后，只能根據經驗及煤氣成分判斷料面情況，以后停爐降料面，雷達探尺的量程應與廠家協商調至27m以上，機械探尺也應確保正常，以對降料面情況有一個清晰的判斷。

3、爐頂灑水系統安裝時減少人為耽誤，施工時，管道密集，困難重重，廢除的氮氣管道未說明送入氮氣，管道焊接質量以及爐皮保護罩與灑水管道法蘭連接密封不嚴，造成休風時間的拖延。送風后富氧閥門故障O2沒有及時送上來，均拖延了空料線過程，如果一切順利，估算時間可以縮短到13小時以下 。

4、技術進一步完善。爐頂灑水系統噴嘴的長度與爐皮加內襯長度不一致，會造成停爐打水不安全性，施工完畢后，又休風重新返工。

七、結束語

此次，通過6高爐試驗，取得了非常好的效果，此系統安全可靠，節能降耗，值得鋼廠高爐推廣。
